产品概况PRODUCT PROFILE

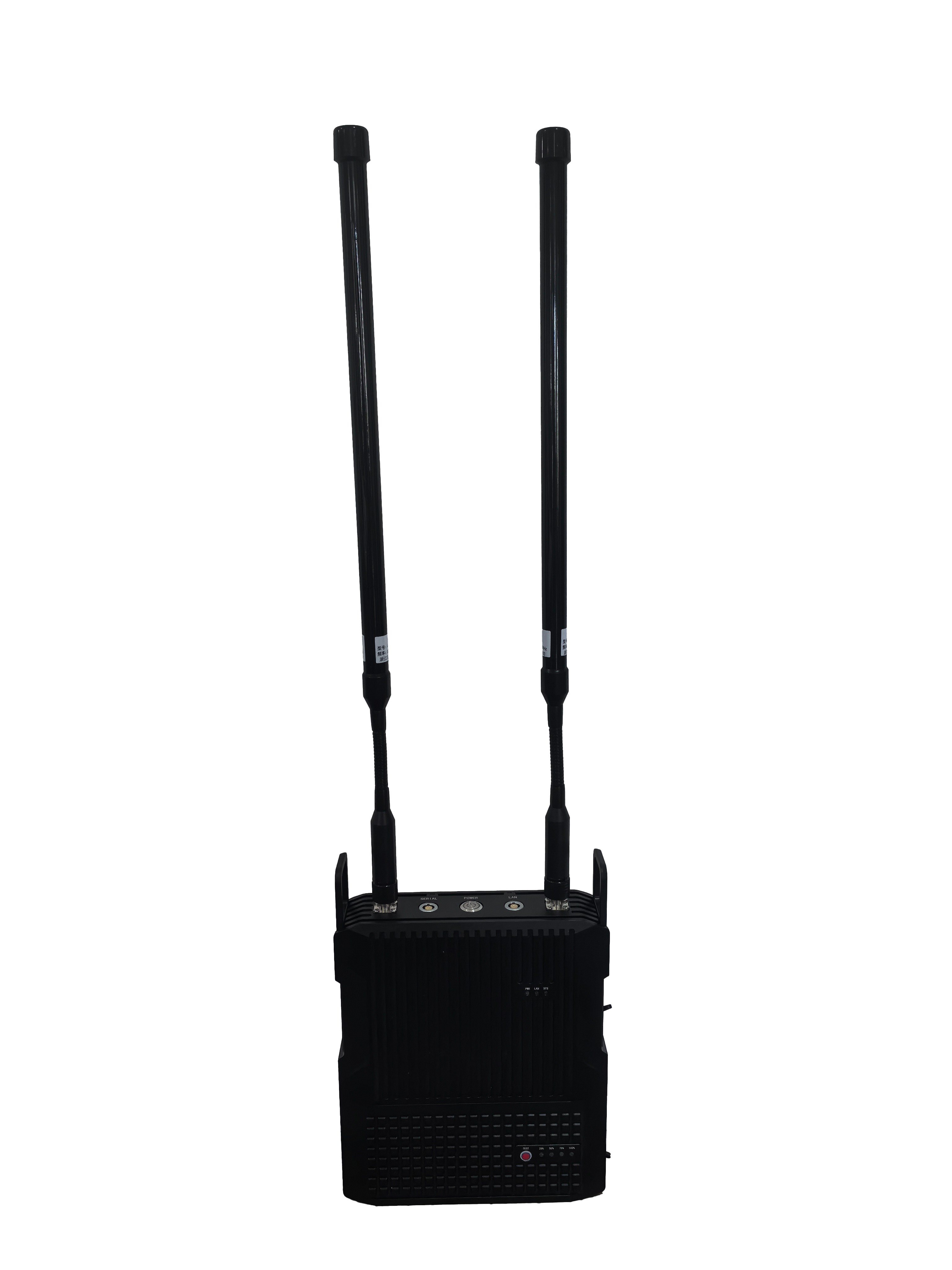

KS双频系列是一款自主研发的TDD双向图数一体的背负式设备。一共具有2个型号，KS614支持600MHz&1.4G，KS914支持900MHz&1.4G。产品具有实时干扰检测、自适应选频、自适应码流、自动重传和自动功率控制等功能，大大提高了抗多径、抗干扰能力，具有可靠性高、稳定性好，低时延等特性。本产品适用于消防、巡检、监测等场景，环境良好空对地通视的情况下可传输距离30KM+。

产品特点PRODUCT FEATURE

支持异频双轨技术：支持上下行频点各自独立跳频传输
支持远距离传输：4M码流通视情况下可传输距离达30km+
支持大带宽传输：最大支持23.9Mbps@20MHz
支持自动中继传输:支持中继模式
支持自动选频：自动检测干扰信号，实时选择最优频
支持自动重传：自动重传突发错误数据，提高数据可靠性。
支持自适应码流：实时根据信号质量，自动调整信道调制方式
支持自动功率控制：近距离自动调节发射功率，降低功耗
支持自动天线选择：实时根据遮挡情况，选择最优天线发射
支持上下行动态分配：主从上下行带宽占比可按实际数据量自动分配带宽
支持对频功能：可使用软件配置对频和硬件按键对频
支持外接遥控器：支持外接遥控器配套使用

产品参数PRODUCT PARAMETERS

名称 Description

型号 Model

KS614/KS914

地面端参数

频段范围 Frequency

KS614：566-678MHz&&1350-1470MHz ；KS914：840-930MHz&&1350-1470MHz

射频通道

2T2R

输出功率 Output power

33dBm(2W)

传输距离

空对地30km+(通视）

信号带宽 Signal BW

10MHz/20MHz

调制方式

QPSK/16QAM

接收灵敏度

-99dBm@10MHz@QPSK1/3

最大速率

23.9Mbps@20MHz

接口指标 Interface index

射频接口Radio frequency interface

N型母头*2

设备接口 Data interface

Lemo 8PIN: Ethernet*1 ；Lemo 6PIN:TTL/RS232*1.SBUS*1

整机功耗

≤15W

充电电压

25.2V

电池市场

约6 小肘

设备体积 L*W*H

240mm*200mm*60mm

设备重量 Weight

2.5kg

工作温度 Working temperature

-20~+65℃

天空端参数

见P33-MINI-DUAL相关参数
