产品概况
PRODUCT PROFILE

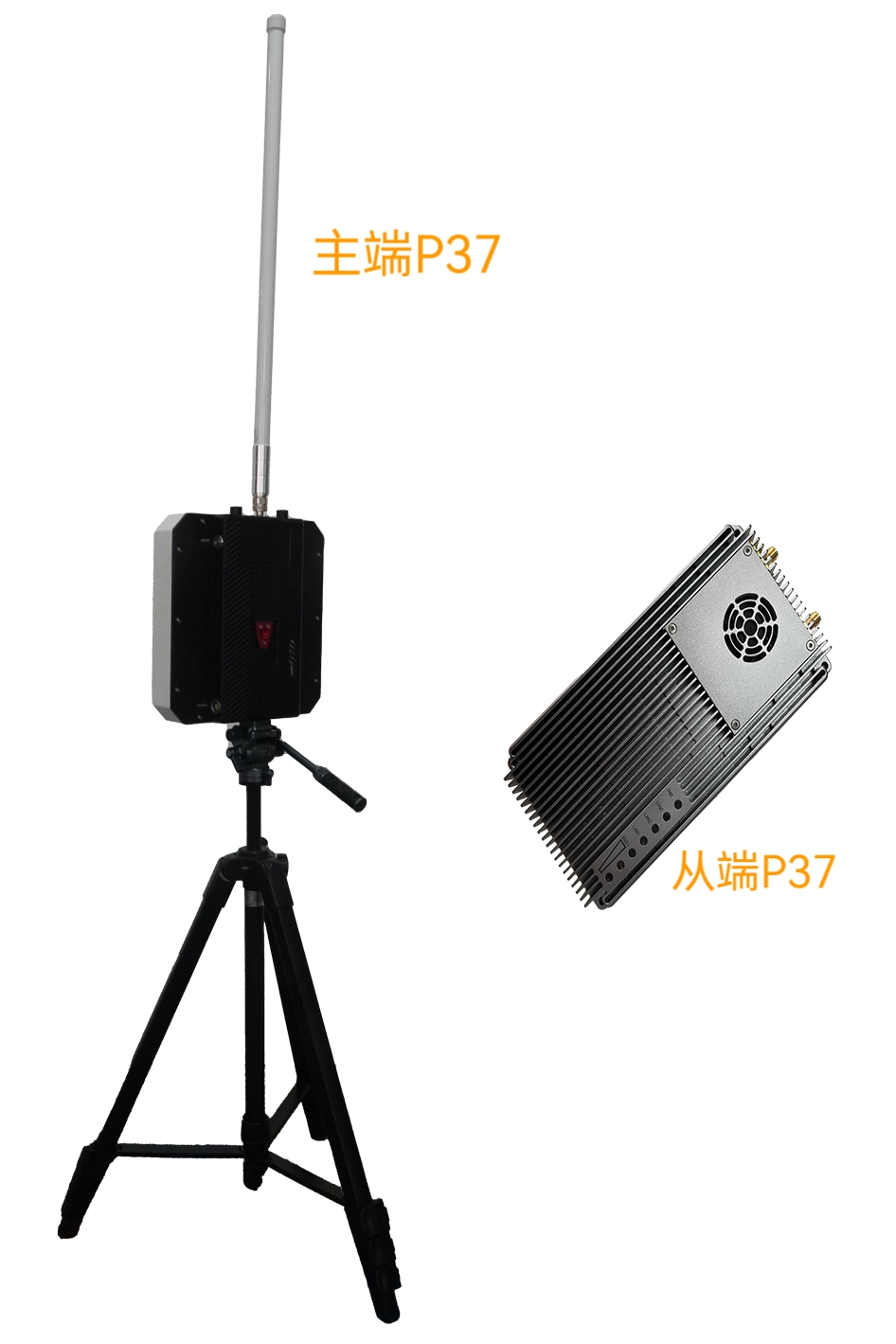

AirLink-II采用定向+全向天线组合方案,因此相比AirLink-I,AirLink-II通常具有更好的传输性能。AirLink-II在通视条件下,2W发射功率空对地最大可支持传输距离60KM, 5W/8W发射功率空对地最大可支持传输距离100KM,10W发射功率空对地最大可支持传输距离150KM,20W发射功率空对地最大可支持传输距离200KM。
产品特点
PRODUCT FEATURE
支持远距离传输
:
空对地通视情况下最远传输距离约100km。
支持大带宽传输
:
最大支持17Mbps@10MHz。
支持自动中继传输
:
支持中继自动加入。
支持多接口设计
:
支持网口、WIFI、RS232、TTL、RS422、SBUS。
支持自动选频
:
自动检测干扰信号,实时选择最优频点。
支持自动重传
:
自动重传突发错误数据,提高数据可靠性。
支持自适应码流
:
实时根据信号质量,自动调整信道调制方式。
支持自动功率控制
:
近距离自动调节发射功率,降低功耗。
支持自动天线选择
:
实时根据遮挡情况,选择最优天线发射。
支持上下行动态分配
:
主从上下行带宽占比可按数据量实时自动分配。
支持多套共存
:
支持多套设备同时工作。
支持对频功能
:
可以通过软件和硬件方式进行对频配对使用。
支持IP53等级防护
:
采用防雨水防尘设计。
产品参数
PRODUCT PARAMETERS
名称 Description
型号 Model
AIRLINK-II@P37
技术参数 Parameters
工作频段
1350~1470MHz
射频通道
2T2R
发射功率
37dBm (5W)
信道带宽
10MHz
调制方式
QPSK、16QAM
最大速率
17Mbps@16QAM3/4
通信加密
AES256
传输时延
≤10ms
接口指标 Interface index
射频接口
SMA*2
设备接口
Ethernet*1, WIFI*1, 4G*1, TTL/RS232*2 , RS422*1, SBUS*1
电气特性 Electrical specifications
整机功耗
天空端≤48W; 地面端≤12W
工作电压
DC 9~36V,典型值: 24V
防护等级
天空端: IP20,地面端: IP53
物理指标 Physical specifications
产品尺寸
259mm*259mm*76mm
产品重量
天空端: 340g,地面端: 1.5kg
工作温度
-40~+65℃
