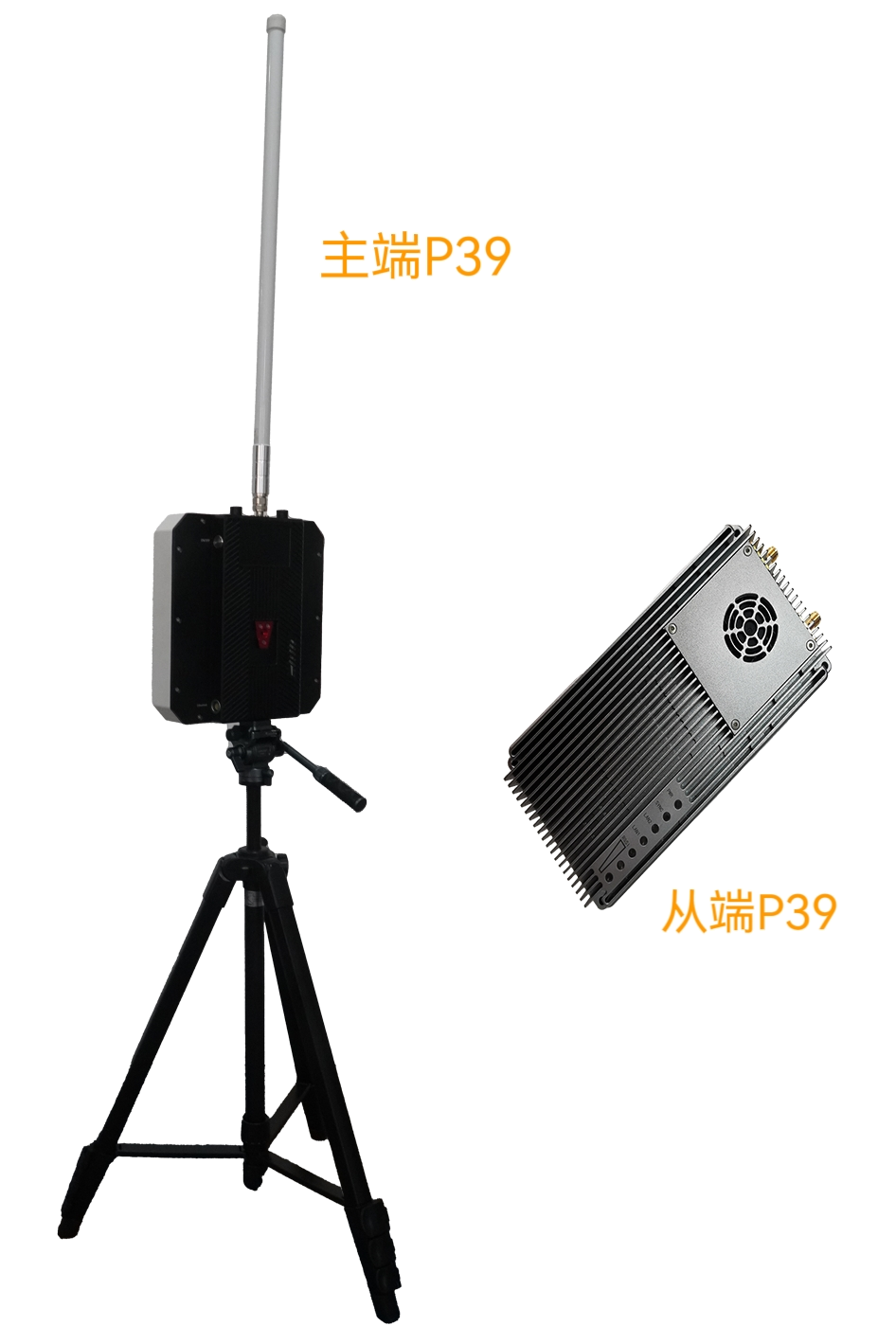

产品概况PRODUCT PROFILE

AirLink-II采用定向+全向天线组合方案，因此相比AirLink-I，AirLink-II通常具有更好的传输性能。AirLink-II在通视条件下，2W发射功率空对地最大可支持传输距离60KM, 5W/8W发射功率空对地最大可支持传输距离100KM，10W发射功率空对地最大可支持传输距离150KM，20W发射功率空对地最大可支持传输距离200KM。

产品特点PRODUCT FEATURE

支持远距离传输：空对地通视情况下最远传输距离约100km。
支持大带宽传输：最大支持17Mbps@10MHz。
支持自动中继传输：支持中继自动加入。
支持多接口设计：支持网口、WIFI、RS232、TTL、RS422、SBUS。
支持自动选频：自动检测干扰信号，实时选择最优频点。
支持自动重传：自动重传突发错误数据，提高数据可靠性。
支持自适应码流：实时根据信号质量，自动调整信道调制方式。
支持自动功率控制：近距离自动调节发射功率，降低功耗。
支持自动天线选择：实时根据遮挡情况，选择最优天线发射。
支持上下行动态分配：主从上下行带宽占比可按数据量实时自动分配。
支持多套共存：支持多套设备同时工作。
支持对频功能：可以通过软件和硬件方式进行对频配对使用。
支持IP53等级防护：采用防雨水防尘设计。

产品参数PRODUCT PARAMETERS

名称 Description

型号 Model

AIRLINK-II@P39

技术参数 Parameters

工作频段

1350~1470MHz

射频通道

2T2R

发射功率

39dBm (8W)

信道带宽

10MHz

调制方式

QPSK、16QAM

最大速率

17Mbps@16QAM3/4

通信加密

AES256

传输时延

≤10ms

接口指标 Interface index

射频接口

SMA*2

设备接口

Ethernet*1, WIFI*1, 4G*1, TTL/RS232*2 , RS422*1, SBUS*1

电气特性 Electrical specifications

整机功耗

天空端≤48W; 地面端≤12W

工作电压

DC 9~36V，典型值: 24V

防护等级

天空端: IP20，地面端: IP53

物理指标 Physical specifications

产品尺寸

259mm*259mm*76mm

产品重量

天空端: 340g，地面端: 1.5kg

工作温度

-40~+65℃
