产品概况
PRODUCT PROFILE

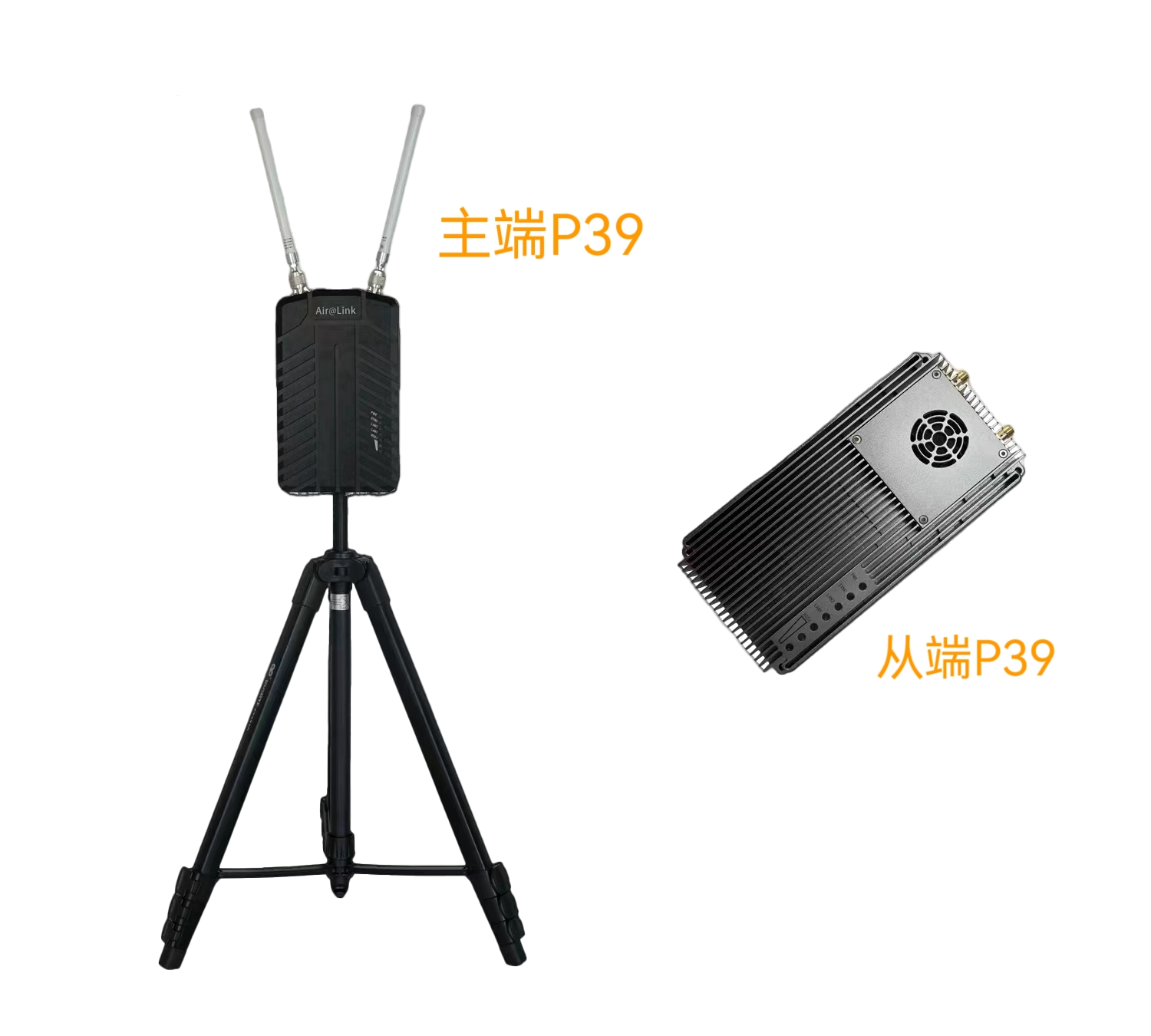

AirLink-I代微基站采用集成式一体化设计。采用防水防尘防腐设计,支持独立电池供电,组装简单,拆卸方便。是一款TDD双向图数遥一体的无线小型地面站。具有wifi、网口、串口、SBUS和RS422等多种接口。支持实时环境底噪检测自适应码流,自动频率选择,自动重传机制,自动天线选择,自动功率控制、手动对频模式、多套共存等一系列特点。 Air@link具有8W发射功率,通视条件下空对地最大可支持传输距离100KM。
产品特点
PRODUCT FEATURE
自动重传
:
自动重传突发错误数据,提高数据可靠性
自动选频
:
实时检测干扰信号,自动选择最优频点
距离传输
:
6Mbps码流空对地通视情况下,全向天线传输距离可达60km+
距离传输
:
4Mbps码流空对地通视情况下,定向天线传输距离可达100km+
带宽传输
:
最大支持17Mbps@10MHz
发射功率
:
39dBm(8W)
接口设计
:
设备具有双网口四串口(支持RS232、TTL、422、SBUS)
自适应调制
:
根据实时信号质量,自动调整信道调制方式
自动天线选择
:
根据实时遮挡情况,选择最优天线发射
自动功率控制
:
近距离自动调节发射功率,降低功耗
地面站支持IP65防护等级
产品参数
PRODUCT PARAMETERS
名称 Description
型号 Model
AIRLINK-I@P39
技术参数 Parameters
工作频段
1350~1470MHz
射频通道
2T2R
发射功率
39dBm (8W)
信道带宽
10MHz
调制方式
QPSK、16QAM
最大速率
17Mbps@16QAM3/4
通信加密
AES256
传输时延
≤10ms
接口指标 Interface index
射频接口
SMA*2
设备接口
Ethernet*1, WIFI*1, 4G*1, TTL/RS232*2 , RS422*1, SBUS*1
电气特性 Electrical specifications
整机功耗
天空端≤48W; 地面端≤12W
工作电压
DC 9~36V,典型值: 24V@2A
防护等级
天空端: IP20,地面端: IP53
物理指标 Physical specifications
产品尺寸
250mm*150mm*34.5mm
产品重量
天空端: 340g,地面端: 1.5kg
工作温度
-40~+65℃
