产品概况PRODUCT PROFILE

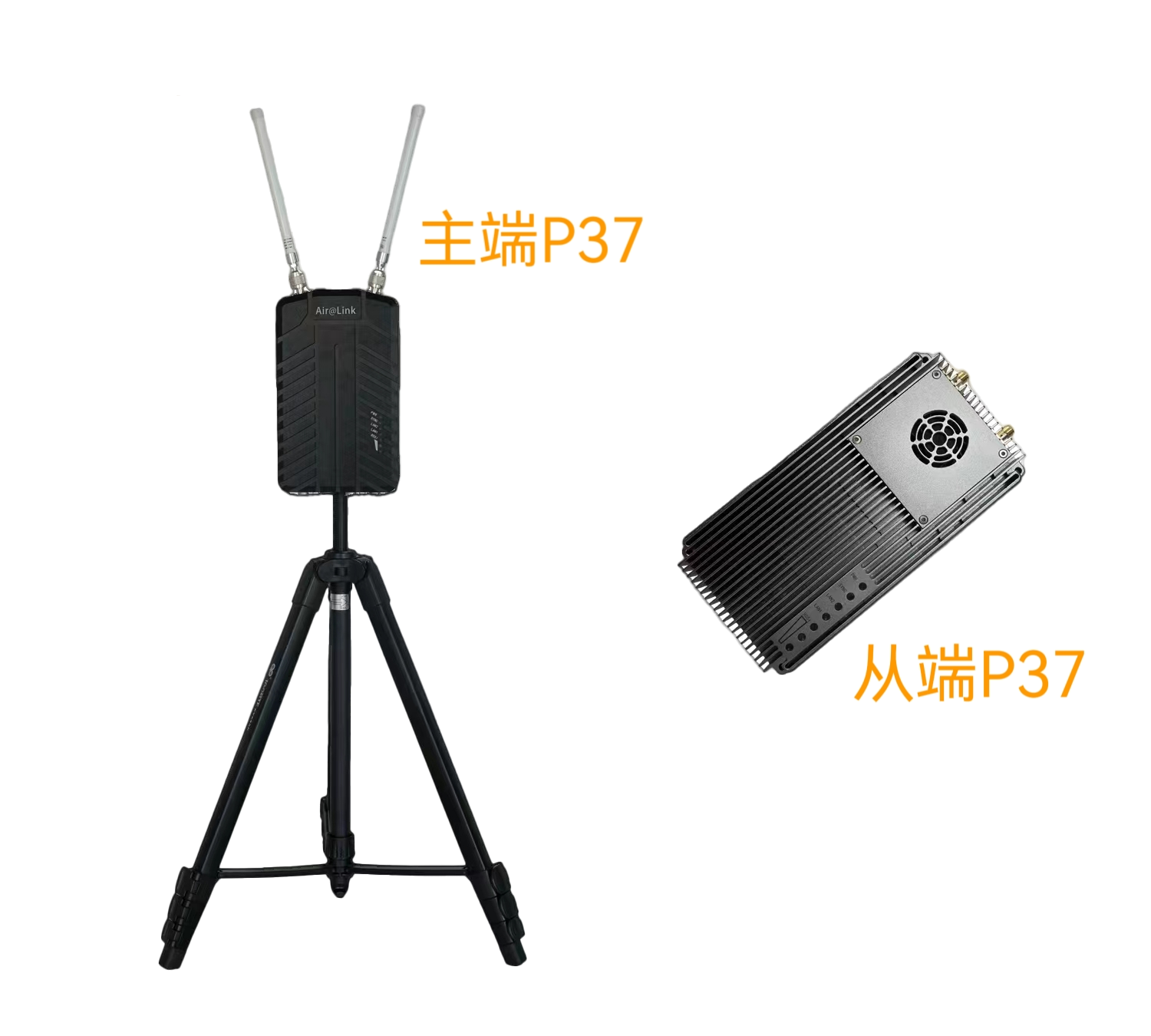

AirLink-I代微基站采用集成式一体化设计。采用防水防尘防腐设计，支持独立电池供电，组装简单，拆卸方便。是一款TDD双向图数遥一体的无线小型地面站。具有wifi、网口、串口、SBUS和RS422等多种接口。支持实时环境底噪检测自适应码流，自动频率选择，自动重传机制，自动天线选择，自动功率控制、手动对频模式、多套共存等一系列特点。 Air@link具有5W发射功率，通视条件下空对地最大可支持传输距离100KM。

产品特点PRODUCT FEATURE

自动重传：自动重传突发错误数据，提高数据可靠性
自动选频：实时检测干扰信号，自动选择最优频点
距离传输：6Mbps码流空对地通视情况下，全向天线传输距离可达60km+
距离传输：4Mbps码流空对地通视情况下，定向天线传输距离可达100km+
带宽传输：最大支持17Mbps@10MHz
发射功率：37dBm(5W)
接口设计：设备具有双网口四串口（支持RS232、TTL、422、SBUS）
自适应调制：根据实时信号质量，自动调整信道调制方式
自动天线选择：根据实时遮挡情况，选择最优天线发射
自动功率控制：近距离自动调节发射功率，降低功耗
地面站支持IP65防护等级

产品参数PRODUCT PARAMETERS

名称 Description

型号 Model

AIRLINK-I@P37

技术参数 Parameters

工作频段

1350~1470MHz

射频通道

2T2R

发射功率

37dBm (5W)

信道带宽

10MHz

调制方式

QPSK、16QAM

最大速率

17Mbps@16QAM3/4

通信加密

AES256

传输时延

≤10ms

接口指标 Interface index

射频接口

SMA*2

设备接口

Ethernet*1, WIFI*1, 4G*1, TTL/RS232*2 , RS422*1, SBUS*1

电气特性 Electrical specifications

整机功耗

天空端≤40W; 地面端≤12W

工作电压

DC 9~36V，典型值: 24V@2A

防护等级

天空端: IP20，地面端: IP53

物理指标 Physical specifications

产品尺寸

250mm*150mm*34.5mm

产品重量

天空端: 340g，地面端: 1.5kg

工作温度

-40~+65℃
